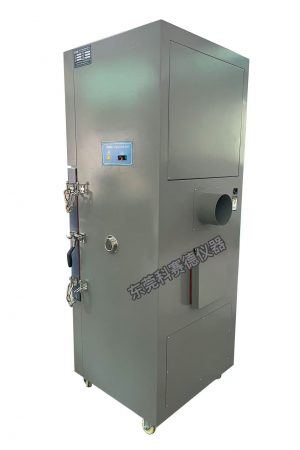

電池?cái)D壓試驗機

一、電池?cái)D壓試驗機的工作原理，本質上是在實驗室中高度還原電池可能遭遇的機械濫用場景，以此評估其在極端外力下的安全表現。設備通過液壓或伺服電機提供強大而精確的動力，驅動擠壓板對電池樣品施加持續、可控的壓力。這個過程會迫使電池發生形變，直至其內部結構被破壞，引發正負極接觸導致內部短路。試驗機會實時監測電池的電壓變化，當電壓出現驟降或達到預設的形變比例時，即可判定電池的安全極限，從而全面檢測其在遭受擠壓、碰撞等意外情況時的可靠性。

二、電池?cái)D壓試驗標準流程與判定方法
試驗環境與準備：所有測試均需在20℃±5℃的恒溫環境下進行。試驗前，需將待測電池充滿電，并穩固放置于試驗機的兩個平行擠壓板之間。
施壓方式與終止條件：試驗通過擠壓的方式，沿垂直于電池極板的方向施加壓力。擠壓力需精確控制在13KN±0.78KN的范圍內。當壓力達到設定峰值后，設備應立即停止擠壓并釋放壓力。
合格判定標準：在整個試驗過程中，電池不得出現外部短路現象。試驗結束后，若被測電池未發生爆炸、起火等情況，則判定為合格。
不同電池的放置要求
圓柱形電池：需將其縱軸與擠壓裝置的兩個平板保持平行。
方形及軟包電池：僅對其寬面進行擠壓測試。
硬幣式或紐扣式電池：需確保電池的上下兩個平面與擠壓平板平行。

三、電池?cái)D壓試驗機的主要技術參數：
1、內箱尺寸：400x450x460mm（寬x深x高），這一規格在確保滿足常規電池模組及電芯測試需求的同時，有效控制了設備的整體體積，實現了實驗室空間利用率的最大化，體現了緊湊與高效并存的設計理念。
2、設備外形尺寸：800x700x1720mm（寬x深x高）；
3、內箱材質：SUS201不銹鋼板，厚度1.2mm 并貼有鐵氟龍，這一設計既保留了不銹鋼的抗沖擊強度，能抵御電池測試異常時的劇烈沖擊；又借助鐵氟龍的絕緣與耐腐蝕特性，杜絕電池與金屬直接接觸引發短路的風險，同時讓箱體清理更便捷，長期使用不易殘留污漬。
4、外箱材質：厚1.5mm 冷軋鋼板板烤漆處理；
5、觀察窗：尺寸為250x250mm鋼化玻璃，透明視窗裝有不銹鋼網。視窗創新性地集成了高強度不銹鋼網，作為關鍵的防爆屏障。在電池發生劇烈反應時，它能有效分散和緩沖爆炸產生的沖擊力，防止玻璃碎裂飛濺，為操作人員構建起一道堅實的安全防線。

6、排煙口：直徑為100mm，位于箱體后側，可便捷連接外部排風管道。當電池測試產生大量煙霧時，該接口能將有害氣體迅速導出至室外，避免箱內煙霧積聚，保障實驗室空氣環境安全。

7、泄壓口：開口尺寸200x200mm，位于箱體后側，當電池發生劇烈爆炸導致箱內氣壓瞬間飆升時，該裝置會利用物理壓差自動彈開，在毫秒級時間內將高壓氣體定向釋放，有效避免箱體因承受過大壓力而發生結構性變形或破裂。

8、箱門：單門左開，箱門裝有安全限位開關、側面裝有防爆鏈，關上箱門才可以操作該設備，保證人員安全；

9、測試孔：設備左側有1個直徑50mm的測試孔，便于放入溫度、電壓、電流等采集線；

10、照明裝置：機器內部裝有照明燈，便于觀察被測試樣的狀態；
11、驅動方式：伺服電機驅動
12、控制方式：觸摸屏控制
13、擠壓針刺速度：0.1~40mm/s可調
14、壓力范圍：1～20kN
15、壓力顯示精度：0.1N，
16、傳感器分辨率：1/1000；
17、單位轉換：kg, N, lb
18、溫度采集范圍：0-1000℃
19、溫度采集通道：1通道，持續記錄電池表面的溫度數據。當電池內部發生短路引發劇烈化學反應時，溫度會迅速攀升。通過實時監測這一溫升曲線，測試人員可以精準判斷電池是否發生熱失控，并結合電壓驟降和壓力數據，全面評估電池的熱穩定性與安全性。

20、溫度采集精度：±1.5℃FS
21、電壓采集范圍：0-10V
22、電壓采集通道：1通道，測試人員可以精確判斷電池失效的臨界點，并將其與溫度變化、機械形變數據進行關聯分析，從而全面評估電池的安全性能
23、電壓精度：±0.5％FS
24、采集頻率：10Hz
25、擠壓行程：250mm
26、保壓時間：0～99H可任意設定
27、擠壓頭：標準平板擠壓頭，面積≥20cm2，直徑148mm
28、擠壓程度：擠壓壓力達到13±0.2kN,保持1min；
29、擠壓方向：
a.對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；
b.對于方形和軟包電池，只對電池的寬面進行擠壓試驗；
c.對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓試驗；
31、電源：AC220V
32、功率：1.5KW
33、設備重量：260kg

四、科賽德品牌電池?cái)D壓試驗機的設計與制造全面對標國際及國內主流安規標準，確保測試結果的權威性與通用性。它不僅完全符合GB/T 31485-2015（電動汽車動力蓄電池）和GB/T 31241-2022（便攜式電子產品電池）等中國國家標準，還深度兼容UN38.3（危險品運輸）、IEC 62133及UL 1642等國際規范。這一廣泛的合規性覆蓋，為電池產品進入全球市場提供了堅實的測試保障。

五、多重安全保護：電池?cái)D壓試驗機內置多重電氣保護機制，構建了從電源輸入到負載運行的完整安全防線。系統集成了過流、過載、過壓及相序四大核心保護功能，能夠?qū)崟r監測電路狀態。一旦檢測到電流異常飆升、電壓超限或電源相序錯誤，保護裝置將毫秒級響應并切斷回路，有效防止因電氣故障導致的設備損壞，確保測試過程的連續性與穩定性。

六、電池?cái)D壓試驗機的測試對象覆蓋了幾乎所有使用電池的行業和產品：
新能源汽車：這是最主要的應用領域之一，用于測試電動汽車的動力電池包和模組，確保其在車輛碰撞等事故中的安全性。
消費電子產品：廣泛應用于手機、筆記本電腦、平板電腦、攝像機等數碼產品所使用的鋰離子電池，保障日常使用安全。
電動交通工具：包括電動自行車電池、電動摩托車電池、電動工具電池等。
其他領域：還應用于玩具、儲能電站、航空航天、船舶、軍事等對電池安全有特殊要求的行業。

東莞市科賽德儀器深耕電池安全試驗設備領域，專注于研發與制造高精度的電池?cái)D壓、針刺及熱濫用等系列試驗設備。我們致力于為新能源、消費電子及科研機構提供符合國際標準的可靠性測試解決方案，以精湛工藝守護電池安全底線。歡迎各界伙伴來電垂詢，共探合作機遇。
